Μηχανή συσκευασίας αυτοματοποιημένης περιτύλιξης καλωδίων και ταινιών για καλώδια χαμηλής τάσης

1Χαρακτηριστικά:

1.1 Μπορεί να τροφοδοτείται από τη μηχανή αποπληρωμής ή να συνδεθεί απευθείας με τη μηχανή ακροβολίας.
1.2 Η ταχύτητα παραγωγής της τροχιάς είναι περίπου 2 τροχιά ανά λεπτό (για παράδειγμα, BV2.5mm2 100m/τροχιά).
1.3 Μετά την επικάλυψη, η τροχιά εισάγεται στο μηχάνημα τυλίγματος με φιλμ για την αυτόματη συσκευασία και επισήμανση της τροχιάς.
1.4 Μετά την αυτόματη συσκευασία με φιλμ, το φιλμ αυτόματα παραδίδεται στον μεταφορέα από τον μηχανισμό ώθησης, χωρίς να απαιτείται χειροκίνητη λειτουργία.
1.5 Το μηχάνημα υιοθετεί το σύστημα καλωδίων κινητήρα σερβοκινητήρα, και η επικάλυψη της τροχιάς είναι όμορφη.
1.6 Η λειτουργία γίνεται μέσω οθόνης αφής και είναι φιλική και βολική.
1Η μνήμη του μικρουπολογιστή μπορεί να αποθηκεύσει 99 διαφορετικές προδιαγραφές όγκου καλωδίου, όταν χρειάζεται να αλλάξετε τις προδιαγραφές του προϊόντος.
1.8 Εφόσον διαβάζονται τα αποθηκευμένα δεδομένα προδιαγραφών, μπορούν να παράγονται αμέσως χωρίς να εισάγονται εκ νέου.
1.9 Το μηχάνημα αυτό διαθέτει λειτουργία αυτόματης ανίχνευσης σφαλμάτων που ειδοποιεί τον χειριστή όταν υπάρχει πρόβλημα.

2Τεχνική παράμετρος:

3.Προδιαγραφή του περιστρεφόμενου μέρους:

3.1 Μέρος μέτρου:

Κάθε ένας από τους άνω και κάτω τροχούς είναι με συσκευή μέτρησης, χρησιμοποιώντας έναν κωδικοποιητή ακρίβειας (Encoder) για τον υπολογισμό του μήκους, ο οποίος μπορεί να υπολογιστεί σε εκατοστά.Ο τροχός μετρήσεων είναι κατασκευασμένος από κράμα αλουμινίου, ο άνω τροχός ψεκάζεται με κεραμική επεξεργασία σκληρύνει, και ο κάτω τροχός καλύπτεται με εξαιρετική κόλλα, η οποία δεν θα βλάψει το καλώδιο.Η συσκευή είναι εξοπλισμένη με μονόδρομο ρουλεμάν για να αποτρέψει την άντληση του καλωδίου.

3.2 Κεφαλή περιστροφής:

Η οριζόντια επικάλυψη ελέγχεται από τον πνευματικό σπρώκτη για να ανοίγει και να κλείνει αυτόματα.

Όταν ολοκληρωθεί το καθορισμένο μήκος, η επικάλυψη σταματά αυτόματα.Είναι εύκολο να αποσχηματιστεί χωρίς να σφραγίζεται το νήμα και χωρίς να κολλάει το σπείρωμα.

3.3 Σύστημα διάταξης καλωδίων:

Το σύστημα είναι πλήρως ελεγχόμενο από υπολογιστή, με κινητήρα σερβοκινητήρα και βίδα καθοδήγησης μπάλας.

Ο αποκωδικοποιητής ακρίβειας λαμβάνει το κύριο σήμα λειτουργίας του κινητήρα για να συγχρονίσει τον κινητήρα servo με τον κύριο κινητήρα και η κίνηση του καλωδίου είναι πιο συντονισμένη και η τροχιά είναι πιο όμορφη.

3.4 Κόπτης:

Ο διακόπτης τύπου πόρτας κόβει αυτόματα το καλώδιο όταν ολοκληρωθεί το καθορισμένο μήκος.

3.5 Μηχανισμός μεταφοράς βραχίονα:

Αφού το καλώδιο είναι τυλιγμένο, ο μηχανισμός που κρατά το νήμα θα κολλήσει στην τροχιά και θα το μεταφέρει αυτόματα στη συσκευή επικάλυψης για τυλίγμα και τυλίγμα, έτσι ώστε ο ρόλος,Η διαδικασία ετικέτας και επικάλυψης μπορεί να αυτοματοποιηθεί πλήρωςΌταν υπάρχει μια γραμμή απορριμμάτων, μπορεί να παρεμβαίνει χειροκίνητα.

3.6 Πίνακας ελέγχου:

Το σύστημα ελέγχου HMI είναι πιο βολικό για την άμεση λειτουργία με άγγιγμα στην οθόνη.

Το κεντρικό σύστημα ελέγχου ηλεκτρονικού υπολογιστή ελέγχει την ταχύτητα της τροχιάς, το μήκος της τροχιάς, το σύστημα προειδοποίησης, τη ρύθμιση της ταχύτητας της γραμμής, το φως δείκτη, τη διακοπή έκτακτης ανάγκης και την επαναφορά.

Όταν το μηχάνημα λειτουργεί, οι χρήστες μπορούν να αλλάξουν το μήκος, τη διάμετρο του καλωδίου, την ταχύτητα και άλλα δεδομένα, και η ταχύτητα, το μήκος και ολόκληρη η λειτουργία του μηχανήματος μπορούν να παρακολουθούνται στην οθόνη.

3.7 Κινητήρας κίνησης:

Σύστημα περιστροφής: 7.5HP * 4P κινητήρας εναλλασσόμενου ρεύματος + μετατροπέας ελέγχου διανυσμάτων.

Σύστημα καλωδίων: σερβοκινητήρας 400W + σερβοκίνηση.

Μεταφορά γραμμής στάθμευσης: σερβοκινητήρας 400W + σερβοκίνηση

4. Προδιαγραφή μηχανής τυλίγματος με φιλμ:

4.1 Βάρος της συσκευασμένης σπείρας: έως 35 kg.

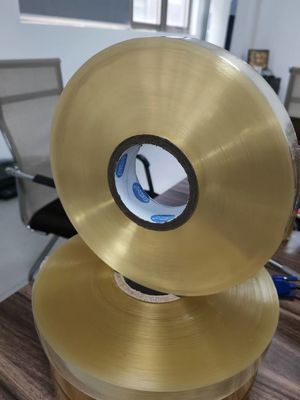

4.2 Μέγεθος ταινίας PVC·PE·PP: πάχος 0,05 mm~0,07 mm*λάχος 40 mm~45 mm.
4.3 Μέθοδος φόρτωσης κυλίνδρων με ταινία: πνευματική σφραγίδα.
4.4 Η ταινία PVC/PE χρησιμοποιείται για την περιστροφή της συσκευασίας με υψηλή ταχύτητα.
4.5 Δρομολογείται από κινητήρα εναλλασσόμενου ρεύματος και έχει ομαλή και ομαλή επικάλυψη.
4.6 Ρυθμίστε το μέγεθος του βραχίονα κλειδώματος και χρησιμοποιήστε χειροκίνητη ρύθμιση για να γίνει γρήγορη και βολική.

5Η μηχανική δομή της ταινίας περιτύλιξης:

5.1 Δαχτυλίδι C:

Το δαχτυλίδι C κινείται από την ζώνη χρονισμού, το δαχτυλίδι C λειτουργεί χωρίς γλίστρα, και το πακέτο είναι σταθερό και ήσυχο.

Κατασκευασμένα από ειδικό χάλυβα, οι εσωτερικοί και εξωτερικοί κυλίνδροι του δακτυλίου C καλύπτονται με το ανώτερο καουτσούκ, το οποίο δεν είναι εύκολο να φθείρεται, διατηρεί τη λειτουργία στρογγυλή και έχει μακρά διάρκεια ζωής.και είναι εξοπλισμένο με προστασία από υπερφόρτωσηΟ κινητήρας δεν καίγεται εύκολα.

5.2 Κόπτης:

Χρησιμοποιεί σύστημα ατμοσφαιρικού κόπτη και το μήκος του υλικού συσκευασίας κόβεται αυτόματα μετά την ολοκλήρωση του περιτύλιγματος.

Το σώμα του κοπτήρα μπορεί να είναι δερματοειδούς ή ψαλίδι τύπου (επιλέγεται/αντικαταστάθηκε σύμφωνα με διαφορετικά υλικά συσκευασίας), κατάλληλο για PVC, PP,Φόρμα PE και άλλα υλικά συσκευασίας με τέλεια απόδοση κοπής.

5.3 Κρεμάστρα:

Μετά την αποστολή του πακέτου στο σταθερό σημείο, θα τραβηχτεί και θα τραβηχτεί αυτόματα.

Όταν ο αριθμός των στροφών εκκίνησης (1.5 ~ 2.5 στροφές) πρέπει να περιστραφεί, οι σφραγίδες απελευθερώνονται αυτόματα.

5.4 Συσκευή τροφοδοσίας:

Πνευματική ζώνη τροφοδότησης, χωρίς κλειδαριά βίδες, γρήγορη αλλαγή, και πιο εύκολη εγκατάσταση.

5.5 Αυτόματος μηχανισμός επισήμανσης:

Υιοθετώντας μια στοίβα τύπου αποδέσμευσης ετικέτας, ένα πακέτο ανά πακέτο, αυτόματα παίρνοντας μια ετικέτα για να τροφοδοτήσει, βολικό και ασφαλές, και εξοικονομώντας χρόνο, αυξάνοντας την παραγωγή.

5.6 Κινητήρας κίνησης:

C-ring: κινητήρας εναλλασσόμενου ρεύματος 1HP * 4P.

Κρατήστε το χέρι: κινητήρας 1HP * 4P A C + μειωτήρας 1/20.

Όταν ολοκληρωθεί ο φάκελος, η τροχιά σπρώχνεται αυτόματα στο διαδρόμιο στο κουτί συλλογής.

6Ενημερωτικά:
Αγαπητοί πελάτες, υπάρχουν διάφορα μοντέλα για την μηχανή.
1Διάμετρος γυμνού καλωδίου
2.Άλλες ράβδοι και ράβδοι
3. Ποσότητα καλωδίων που πρέπει να στριμωχθούν
4Η περιοχή μετά την περιστροφή.

Χαιρετίσματα.

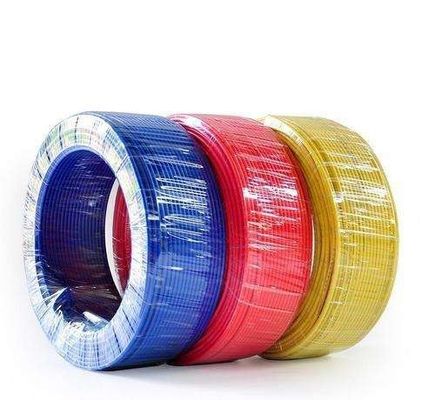

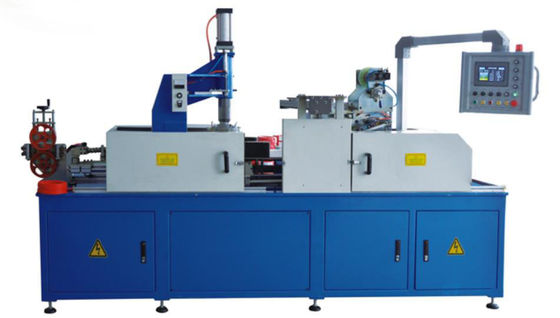

7. Φωτογραφίες αναφοράς
